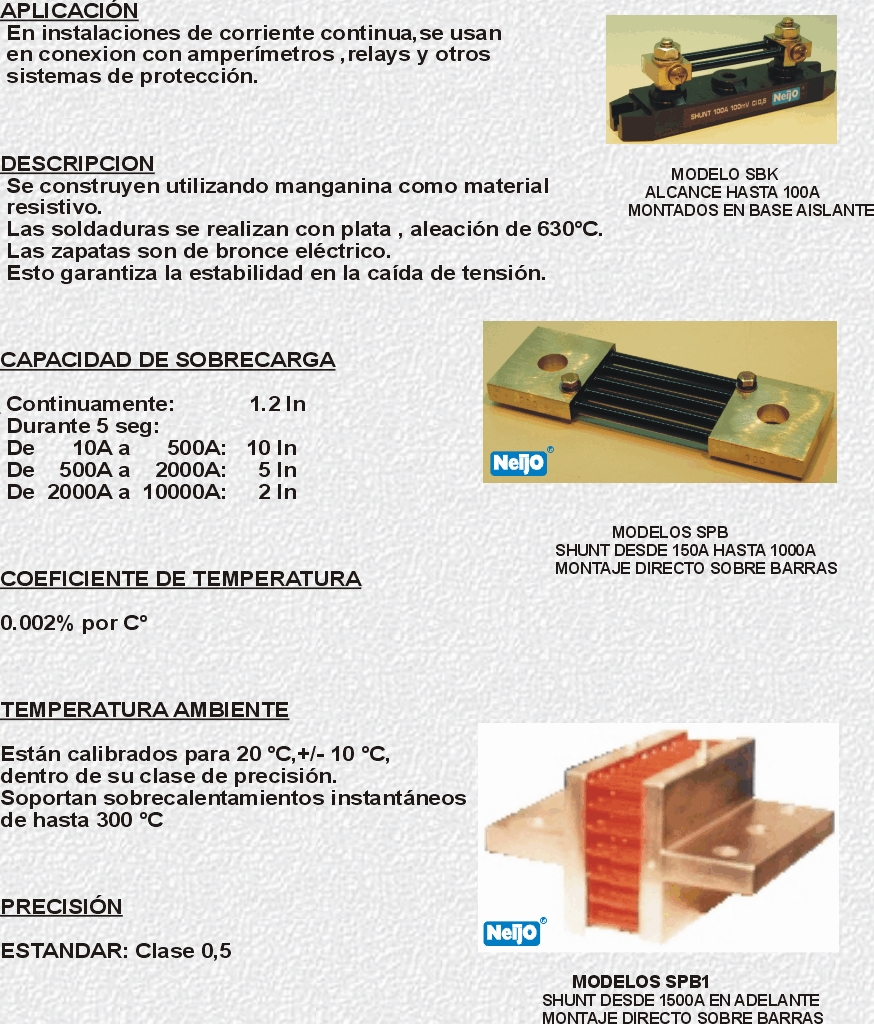

APLICACIÓN
Una resistencia shunt de corriente continua (DC) es un componente de alta precisión diseñado para medir corrientes eléctricas elevadas de forma indirecta y segura. Funciona generando una caída de voltaje pequeña y estrictamente proporcional a la corriente que lo atraviesa (típicamente normalizada a 50 mV, 60 mV o 100 mV a plena carga), la cual es leída fácilmente por instrumentos analógicos, digitales o sistemas de control.

DESCRIPCION
Se construyen con manganina como material resistivo.
Las soldaduras se realizan con plata, aleación de 600ºC.
Las zapatas son de bronce o latón.
Esto garantiza la estabilidad de la caída de tensión en el tiempo.

CAPACIDAD DE SOBRECARGA
Continuamente: 1.2 In
Durante 5 seg:
De 10A a 500A: 10 In
De 500A a 2000A: 5 In
De 2000A a 10000A: 2 In

COEFICIENTE DE TEMPERATURA
0.002% por Cº

TEMPERATURA AMBIENTE
Están calibrados para 20 ºC,+/- 10 ºC, dentro de su clase de precisión.
Soportan sobrecalentamientos instantáneos
de hasta 300 ºC

PRECISIÓN
Estándar: Clase 0,5

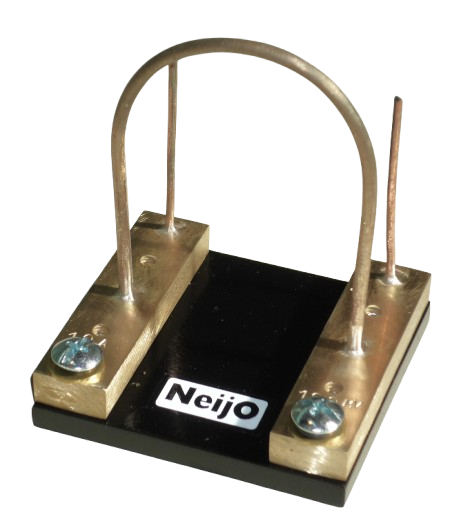

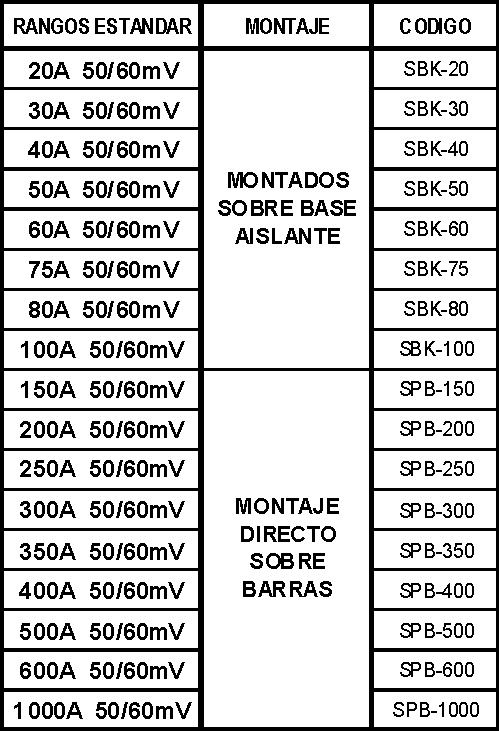

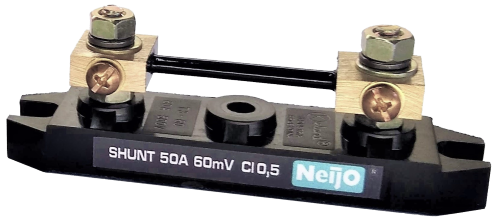

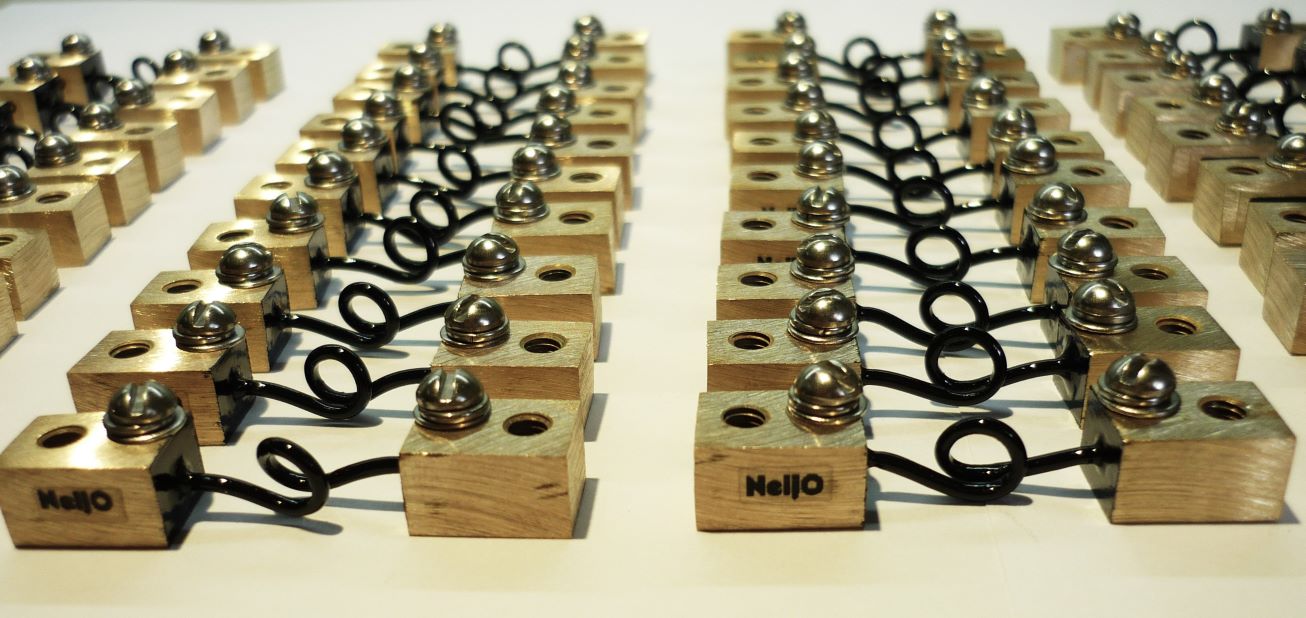

MODELOS SBK : HASTA 100A
Montados sobre base aislante

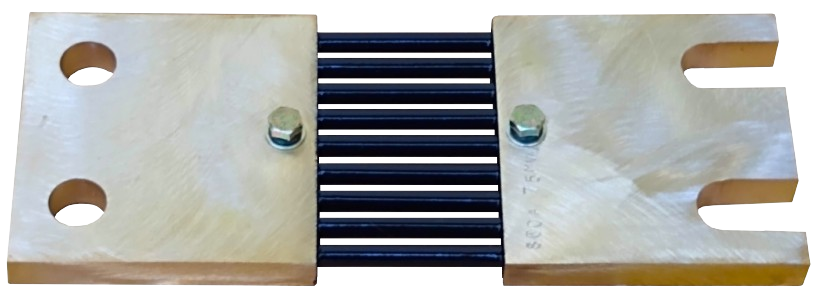

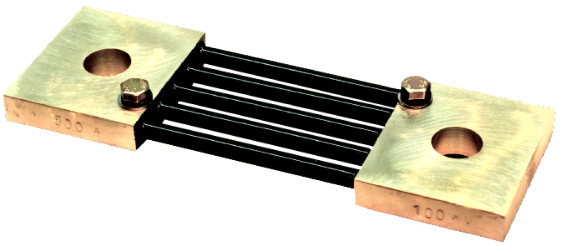

MODELOS SPB : DESDE 150A HASTA 1000A
Montaje directo sobre barras

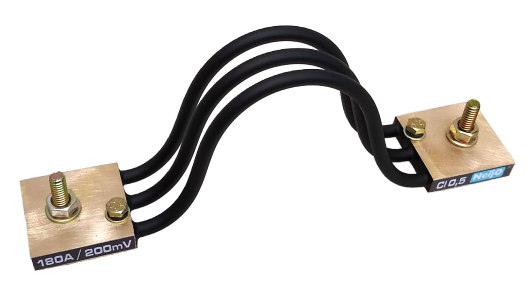

MODELOS ESPECIALES
Sobre plano de usuario
